装配式建筑干货分享 富煌钢构带您走进女儿墙施工

  近年来，安徽富煌钢构股份有限公司通过充分发挥自身优势，在装配式建筑领取了一定成绩。其中，针对女儿墙的施工，富煌钢构在承建阜阳市颍泉区棚户区改造抱龙安置区产业化工程（EPC）上，通过采用预制形式加之现场采用干式方法连接的做法，在保障项目质量的同时，充分向外界展示了公司在装配式建筑领域深厚的技术实力。

  项目概况

  项目名称：安徽阜阳市颍泉区棚户区改造抱龙安置区产业化工程（EPC）

  项目类型：住宅小区

  建筑面积：总建筑面积35万平方米，容积率不大于2.5且不小于1.0

  项目内容：1-16#共16栋高层住宅楼、S1-S3共三栋商业楼、Y1#一栋幼儿园

  建造方式：整体工程以装配式钢结构建筑实施建造

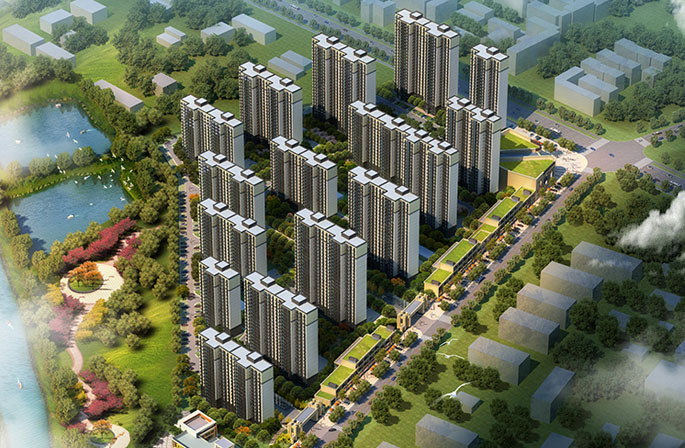

  抱龙安置区产业化项目效果图

  女儿墙施工难点

  抱龙安置区产业化项目的住宅楼均为高层建筑，部分楼栋达到28层，且建造形式为装配式，因此现场大部分作业为吊装，不涉及外脚手架。如果女儿墙采用传统的现浇方式，不仅会由女儿墙墙体较高和厚度较薄造成混凝土不密实、蜂窝孔洞等缺陷，而且要搭设外脚手架或者悬挑脚手架，既增加成本，又不安全，且不符合装配式建筑的理念。

  本项目做法

  本项目女儿墙采用预制形式，现场采用干式方法连接。女儿墙在工厂内预制而成，经养护达到龄期后运到施工项目进行吊装。该种工法具有以下优势：

  1.成品质量高

  采用工厂流水线的方式生产制造，构件采用钢制模具，钢制模具刚度大且尺寸精确度高，可确保成品构件的外形尺寸符合设计要求；

  工人在模台上进行钢筋等预埋件的定位和安装，加强过程检验，可以提高隐蔽工程的质量；

  女儿墙采用平法生产，可以保证混凝土振捣密实，浇筑成型后达到规定强度方可拆模，拆除模板后对女儿墙继续养护直至达到规定龄期。这样不仅保证了成品构件的观感和质量，而且可以保证在运输、堆放和吊装过程中不产生损坏。

  预制女儿墙成品图

  2.容重轻

  女儿墙设计上采用夹心复合墙板的形式，由内叶板、轻质泡沫板和外叶板复合而成，内叶板和外叶板通过专用拉结件组合而成，提高了构件的整体性。采用夹心轻质板结构后，构件的容重仅有1700kg/m3左右，可比全混凝土构件降低近1/3。

  女儿墙构造示意图

  ● 1-专用拉结件； 2-外叶板；3-内叶板； 4-轻质泡沫板

  3.施工方便

  女儿墙构件运至施工现场后即可进行吊装。女儿墙定位后，采用专门设计的连接件和钢结构进行连接。连接节点采用“上拉下托式”，连接件通过螺栓将女儿墙和钢梁连接成一体，连接方式可靠。

  专用连接件

  4.造价低

  主要可从两个方面降低工程造价。一是施工方便快捷，一个吊装班组仅需4人，一个单体的女儿墙在一天之内即可全部吊装完毕。二是免去了脚手架工程，可降低项目的措施费。

  女儿墙安装

  5.防水质量高

  针对屋面防水要求，结合预制女儿墙特点专门设计屋面做法。具体设计要点如下：

  1）女儿墙内侧设置反坎，先浇筑屋面混凝土，然后反坎和柱外包混凝土一起浇筑；2）屋面铺设防水卷材，卷材向上翻到反坎顶部；3）预制女儿墙顶部设置混凝土压顶。

  屋面防水建筑做法

  预制女儿墙施工图、完工图
